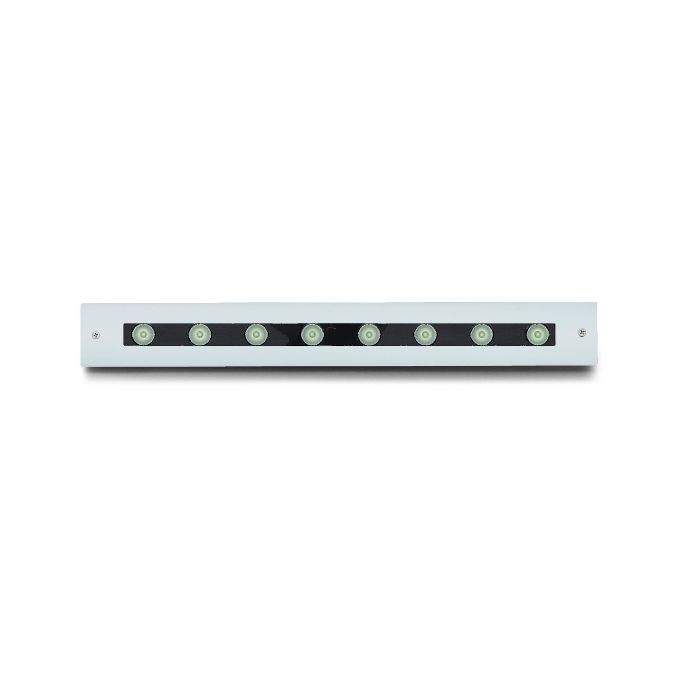

Version is available on request. CALPESTABILI DA INCASSO LINEARI MINILINEAR TUTTO VETRO S.5485N modulo 8 LED 4000K 220-240Vac ON-OFF Flujo luminoso de la fuente:: 1716lm Flujo luminoso de la luminaria: : 1038lm Potenza della sorgente: : 11.2W Potencia total absorbida: : 13.6W Eficiencia luminosa: : 76lm/W Tensión (AC): : 220-240Vac Frecuencia (AC): : 50/60Hz Tensión (DC): : 176-264Vdc Regulación: : NOT DIMMABLE (ON-OFF) (Posibilidad DALI2; PUSH con incremento de precio) Clase de aislamiento: : I Grado de protección IP: : IP65 IP67 Resistencia mecánica: : IK09 CE VERSIONE SPECIALE A RICHIESTA: questo prodotto può essere fornito con sovrapprezzo in classe III (senza alimentatore). Richiede alimentatore remoto funzionante in corrente costante a 500mA Vfmin=21.6Vdc Vfmax=25.6Vdc. Ejemplo de Alimentadores SIMES compatibles (consulta la lista completa de fuentes de Alimentadores en el catálogo): Art. S.2438 ALIMENTATORE 230V/250mA-700mA 20W o 230Vac/24Vdc 16W 240Hz DIMMERABILE DALI IN BOX IP67 Art. S.3426 ALIMENTATORE DALI MULTI-POTENZA 230V/250mA-700mA o 230V/24V 16W 240Hz IP20 NB: Utilizar un alimentador para cada aparato TIPOLOGIA Luminaria de empotrar en suelo. Profundidad 95mm. Grado de protección IP 65 IP67 CARACTERISTICA DE LOS MATERIALES Minilinear: Cuerpo en fundición de aluminio primario "sin cobre" EN AW-6060 y elevada resistencia a la oxidación, tapas en fundición de aluminio primario "sin cobre" EN AB-44100 y elevada resistencia a la oxidación. Miniround: Cuerpo en fundición de aluminio primario "sin cobre" EN AB-44100 y elevada resistencia a la oxidación. Tornillos en acero INOX A4 con contenido de molibdeno 2.5-3%. Juntas de silicona (Minilinear). Doble pintura extra resistente realizada en 3 fases: 1) Tratamiento BONDERITE con protección química de material fluozircónico libre de metales que contiene nanopartículas cerámicas que crean una capa cohesiva, inorgánica y de alta densidad. 2) Ciclo de PREPOLIMERIZACION con aplicación de imprimación epoxi con características de sobrebarnizado de la luminaria y elevada resistencia a la oxidación gracias a la presencia de zinc. 3) Ciclo de POLIMERIZACION con aplicación de polvo poliéster con tratamiento de BONDERITE con elevadas características de resistencia a los rayos UV y agentes atmosféricos, con resistencia al test de niebla salina de 1200h. Resistencia mecánica IK 09 Carga máxima 500 Kg REPRESENTACION LUMINOTECNICA Cristal de protección semiacidado templado de espesor 6 mm. Fuente luminosa con posición de la lámpara fija. Rendimiento -- Alimentador electrónico compacto para una mayor duración y estabilidad de las lámparas y un menor consumo energético. BAJA TEMPERATURA SUPERFICIAL Temperatura del cristal 40°C (Ta 25°C). Alimentador electrónico con menor desarrollo de calor. La optimización de la disposición de los componentes en el interior de la luminaria, permite una excelente disipación del calor manteniendo la temperatura interna dentro de los límites permitidos. CAJA DE EMPOTRAR, INSTALACION Y MANTENIMIENTO Caja en aluminio (Minilinear) o in polipropilene (Miniround) preparada para entrada de cables 4 latos que permite: 1) fácil cableado; 2) alojar el conector rápido; 3) facilidad para desmontar la luminaria para su mantenimiento. CABLEADO Cable de alimentación 0.5m de tipo H07RN-F , sellado con resina epoxi de dos componentes y cableado internamente con cables cubiertos con fundas protectoras de silicona. Se suministra con el conector rápido IP67 (Ø 12÷16 mm) para conexión individual, para ser colocado en el interior de la caja. Junta de conexión: La caja de encofrado del Miniround dispone de una junta en cola de milano para permitir la perfecta conexión de dos o más elementos consecutivos (5 elementos consecutivos generan un círculo completo). Clase de aislamiento: CLASE I Acabado : TODO CRISTAL Peso: 2.9482 Kg TEST HILO INCANDESCENTE -- Luminaria completa con modulo LED. Este aparato monta un modulo LED integrado. En caso de rotura o mal funcionamiento contactar con el fabricante para recibir instrucciones adicionales sobre como substituir el circuito led y sus componentes. El módulo led de este aparato no puede ser manipulado por el usuario final.Este producto contiene una fuente de luz de clase de eficiencia energética (EPREL - European Product Registry for Energy Labelling): E. Modulo LED proyectado conforme las regulaciones actuales de Lumen Maintenance (LM80) y Memorandum tecnico (TM21), en los cuales la calidad de la luz es fiable a 70.000 horas referidas a L80 B10 Ta 25°C (50.000 horas referidas a L80 B10 Ta 40°C).Duración de la luminaria min. 70.000 horas Ta 25°C, min. 50.000 horas a Ta 40ºC. Temperatura ambiente de referencia en los datos técnicos Tq 25°C. Temperatura ambiente operativa de -20°C a +50°C. Temperatura de almacenaje de -20°C a +60°C. EQUIPOS ELECTRÓNICOS SENSIBLES A SOBRETENSIONES.Recomendamos instalar dispositivos de protección contra sobretensiones "SPD" en el sistema eléctrico. Los dispositivos de protección previenen la intensidad de estos fenómenos, protegiendo los aparatos del riesgo de sufrir daños y alargando la vida útil. Las luminarias de exterior están sujetas a todo tipo de efectos permanentes, temporales o transitorios. perturbaciones eléctricas. Tales perturbaciones pueden crear daños permanentes o fallas que afecten su desempeño y durabilidad. El dispositivo de protección contra sobretensiones (suministrado por SIMES) se utiliza para limitar el efecto destructivo de estos fenómenos. Sugerimos que cada luminaria debe estar conectada a un dispositivo de protección a no más de 10 m de distancia. Para una correcta coordinación de las protecciones, también se debe prever un dispositivo de protección contra sobretensiones en el interior del cuadro eléctrico del sistema (la selección de este dispositivo debe ser realizada por el diseñador eléctrico y no es suministrado por SIMES).
