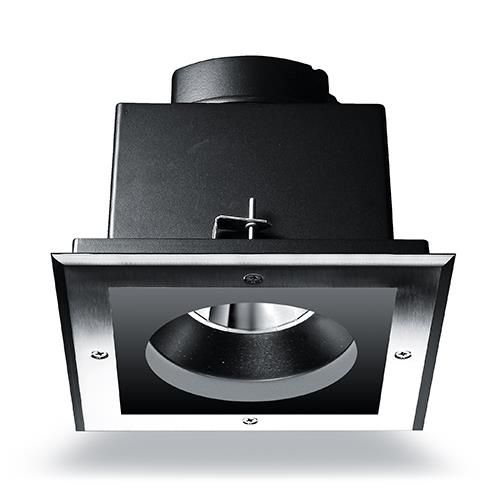

Versione disponibile su richiesta senza maggiorazione di prezzo. SOFFITTO DA INCASSO MEGAZIP DOWNLIGHT QUADRA COMFORT S.5595H modulo 1 COB 2700K 220-240Vac DIMMERABILE DALI2; PUSH Flusso luminoso sorgente:: 3372lm Flusso luminoso apparecchio: : 2375lm Potenza della sorgente: : 27W Potenza totale assorbita apparecchio: : 31W Efficienza luminosa apparecchio: : 77lm/W Tensione (AC): : 220-240Vac Frequenza (AC): : 50/60Hz Tensione (DC): : 176-275Vdc (No PUSH DIM) Dimmerazione: : DALI2; PUSH Sincronizzazione PUSH: - Max 4 prodotti, distanza <15m; - Max 35 prodotti, distanza <300m con accessorio S.2490. Classe isolamento elettrico: : I Grado di protezione IP: : IP65 Resistenza impatto: : IK09 CE ENEC VERSIONE SPECIALE A RICHIESTA: questo prodotto può essere fornito con sovrapprezzo in classe III (senza alimentatore). Richiede alimentatore remoto funzionante in corrente costante a 800mA Vfmin=31.2Vdc Vfmax=36.8Vdc. Esempio di Alimentatori SIMES compatibili (controllare sul catalogo la lista completa di alimentatori): Art. S.2444 ALIMENTATORE MULTI-POTENZA 230V/700mA-1050mA DIMMERABILE DALI2, PUSH DIM IN BOX IP67 35W Art. S.3423 ALIMENTATORE MULTI-POTENZA 230V/350mA-1050mA IP20 NB: Utilizzare 1 Alimentatore per ogni Apparecchio TIPOLOGIA Apparecchio down-light da installazione a controsoffitto. Profondità 216mm. Grado di protezione IP 65 CARATTERISTICA DEI MATERIALI Corpo in pressofusione di alluminio primario "Copper Free" EN AB-44100 ad elevata resistenza all'ossidazione. Lavorazione di burattatura per la preparazione alla fase di verniciatura. Anello frontale di finitura realizzato in acciaio INOX AISI 316L a forte tenore di molibdeno 2,5-3% di spessore 2 mm. Viti in acciaio INOX A4 a forte tenore di molibdeno 2,5-3%. Guarnizioni in silicone ricotto. Doppia verniciatura extraresistente eseguita in 3 fasi: 1) Trattamento di BONDERITE con protezione chimica di materiale fluozirconico privo di metalli contenente nanoparticelle ceramiche che creano uno strato coesivo, inorganico, di elevata densità. 2) Ciclo di PRE-POLIMERIZZAZIONE con applicazione del fondo epossidico con caratteristiche di sovraverniciabilità all'apparecchio e di elevata resistenza all'ossidazione grazie alla presenza di zinco. 3) Ciclo di POLIMERIZZAZIONE con l'applicazione di polvere poliestere con elevate caratteristiche di resistenza ai raggi UV ed agenti atmosferici, con resistenza al test di nebbia salina di 1200h. Resistenza meccanica IK 09 PERFORMANCE ILLUMINOTECNICA Sistema ottico in grado di ridurre notevolmente l'abbagliamento grazie alla posizione arretrata delle sorgenti. Riflettore ottico in alluminio HI-GRADE anodizzato puro al 99,98% tornito, anodizzato e brillantato. Vetro di protezione semiacidato temprato di spessore 12 mm. Rendimento -- Sorgente luminosa, con posizione lampada basculante ±15°. INSTALLAZIONE E MANUTENZIONE L'apparecchio viene assicurato al controsoffitto tramite un sistema di robuste staffe in acciaio, regolabili dall'interno dell'apparecchio. Fornito con cavetto di sicurezza in acciaio. CABLAGGIO Apparecchio già cablato con 0.5m cavo H07RN-F. Classe di isolamento: CLASSE I Colori disponibili: Inox (cod.19) Peso: 6.5454 Kg Glow Wire test: 850°C Apparecchi forniti completi di modulo LED Questo dispositivo è munito di moduli LED integrati. In caso di danneggiamento o malfunzionamento contattare il produttore per ricevere istruzioni addizionali su come sostituire il modulo led ed i relativi componenti. Il modulo led di questo dispositivo non può essere maneggiato dall'utente finale (Regolamento UE 874/2012).Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica (EPREL - European Product Registry for Energy Labelling): E. Modulo LED progettato conformemente al regolamento attuale di Lumen Maintenance (LM80) e Memorandum tecnico (TM21), in cui la qualità della luce è affidabile per la vita di 70.000 ore riferibili a L80 B10 Ta 25°C (50.000 ore riferibili a L80 B10 Ta 40°C). Durata vita Apparecchio min. 70.000 ore Ta 25°C, min. 50.000 ore Ta 40°C. Temperatura ambiente performance Tq 25°C. Temperatura ambiente operativa da -20°C a +50°C. Temperatura di stoccaggio da -20°C a +60°C. APPARECCHIATURE ELETTRONICHE SENSIBILI A SOVRATENSIONE.Si raccomanda di installare nell'impianto elettrico dispositivi di protezione contro le sovratensioni "SPD". I dispositivi di protezione prevengono l'intensità di questi fenomeni, proteggendo gli apparecchi dal rischio che vengano danneggiati e prolungandone la vita. Gli apparecchi di illuminazione per esterni sono soggetti a tutti i tipi di disturbi elettrici permanenti, temporanei o transitori. Tali disturbi possono creare danni permanenti o guasti che ne compromettono le prestazioni e la durata. Il dispositivo di protezione da sovratensioni (forniti da SIMES) è utilizzato per limitare l'effetto distruttivo di questi fenomeni. Deve essere previsto per ogni apparecchio di illuminazione, un dispositivo di protezione ad una distanza non superiore a 10m. Per un corretto coordinamento delle protezioni deve essere previsto anche un dispositivo di protezione contro le sovratensioni all'interno del quadro elettrico di alimentazione dell'impianto (la scelta di quest'ultimo è a carico del progettista e non è fornito da SIMES).
Tipo di lampada | Potenza nominale | Flusso totale | Emissione luminosa | CCT | CRI |
---|---|---|---|---|---|
LED | 31,01 W | 2375 lm | 77 lm/W | 2660 K | 92 |
Tipo di montaggio
Incasso a soffitto
Forma e Dimensioni
Altezza: 5 mm
Diametro: 282 mm
Regolazione
Orientabile
Corpo: colore / materiale
Materiale: Vetro, Acciaio inox
Designer: SIMES S.P.A.
Cablaggio / Dimming
Potenza sistema: 31,01 W
Dimmer: DALI
Classe di protezione: I
Grado di protezione
IP: 67
IK: 09
Max. carico puntiforme (kg): 1000 kg
Marcatura: CE, ENEC

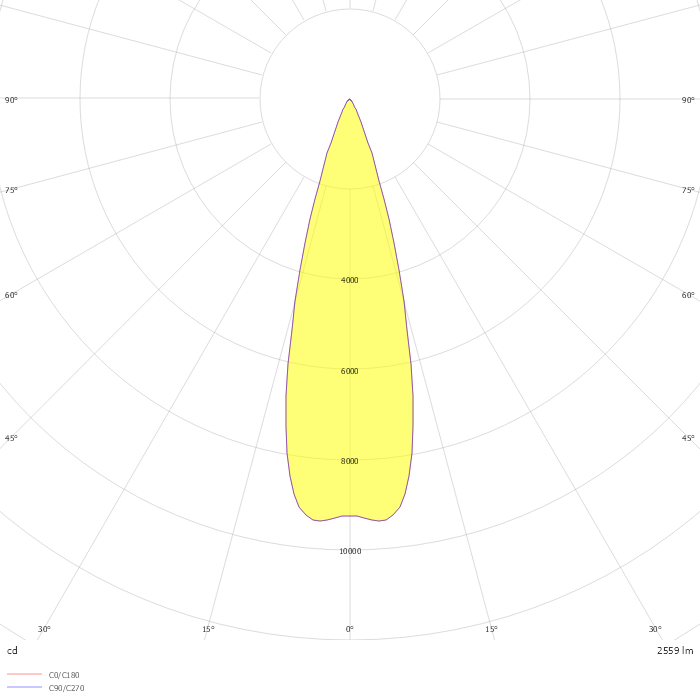

Photometric data
