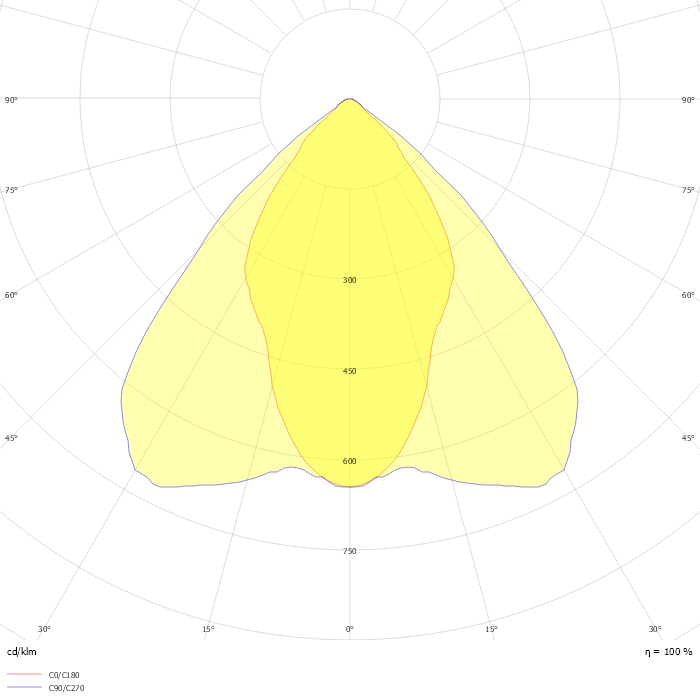

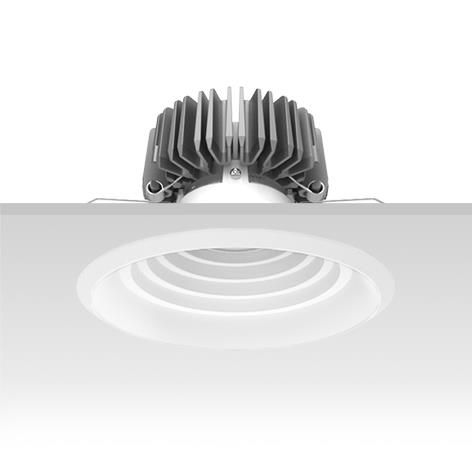

TECHNIQUES DE L'ÉCLAIRAGE Rendement lumineux 100% (DLOR 100%, ULOR 0%). Flux lumineux initial du luminaire 3754 lm. Distribution symétrique directe elliptique. Entraxe installation Dtransv.= 0,79 x hu - Dlong. = 1,49 x hu. Tableau UGR (CIE 117 - 4H-8H; S=0,25H; 70/50/20) : RUG 19,3 - 23,8. Angle d'ouverture : 65° - 93°. Efficacité lumineuse 104 lm/W. Durée utile (L90/B10): 30000 h. (tq+25°C) Durée utile (L85/B10): 50000 h. (tq+25°C) Durée utile (L70/B10): 80000 h. (tq+25°C) Chute soudaine du flux lumineux au bout de 50000 h : 0% (C0). Sécurité photobiologique conforme à la norme IEC/TR 62778: (RG1) (IEC 62471). Conformité aux normes IEC/EN 62722-2-1 - IEC/EN 62717. SOURCE Module LED compacte de 4000/840. La classe d'efficacité énergétique du produit (UE 2019/2020 - UE 2019/2015) : D. Indice de rendu des couleurs CIE 13.3: CRI >80 (R9 <50%). Indice de Fidélité des couleurs IES TM-30: Rf = 84 Rg = 95. CCT température de couleur nominale 4000 K. Tolérance initiale couleur (MacAdam): SDCM 3. Zhaga-compliant Book 3. MÉCANIQUES Dissipateur passif de chaleur en aluminium moulé sous pression, surdimensionné, pour une gestion thermique optimale du module LED. Parabole à anneaux gradués / concentriques en polycarbonate blanc. Optique intérieure métallisée spéculaire en polycarbonate pour optimiser le contrôle du flux lumineux. Verre extérieur transparent avec surface différenciée brillante et satinée avec système de refroidissement et anti–insectes en méthacrylate (PMMA). Fixation à ressort en acier inox. Dimensions : diamètre 216 mm, hauteur 142 mm. Poids 1,51 kg. Degré de protection IP44 pour la partie apparente, IP20 pour la partie encastrée. Résistance mécanique aux chocs IK04 (0,5 joule). Résistance au fil incandescent à 650°C. ÉLECTRIQUES Câblage sur unité séparée. Câblage électronique DALI, PUSH-DIM, Halogen Free 230V-50/60Hz, facteur de puissance 0,97 à pleine charge, THD <25%, courant de sortie constant, SELV, classe II, 1 driver, 1 adresse DALI. Puissance du luminaire 36 W. ENEC - CE. SAFE FLICKER: PstLM=<1 et SVM=<0,4 (IEC TR 61547-1 et IEC TR 63158), pour garantir une lumière plus confortable et sans danger. Luminaire conforme à la norme EN 60598-2-22 pour l'alimentation électrique à partir d'un système de secours centralisé CPSS (Central Power Supply System), non intégrés au luminaire - zones à haut risque exclues. La puissance et le flux par défaut sont de 100% en AC et de 100% en DC. Température ambiante de 0°C à +25°C. Classe de température T6 max 85°C. Humidité relative UR: <85%. INSTALLATION Encastré en butée. Entaille faux-plafond: 200 mm. Tous les accessoires dédiés à ce produit sont disponibles sur le catalogue et sur notre site www.3F-Filippi.com. APPLICATIONS Locaux d'architecture, commerciaux, showrooms, de passage, couloirs, magasins, vitrines, aires de service. Sur des plafonds modulaires avec vides techniques réduits. GESTION DE LA LUMIÈRE Réglage minimum recommandé: 10%. L'appareil, équipé d'un pilote DALI, peut être contrôlé manuellement avec la technologie 3F Easy Dim ou automatiquement/manuellement avec la technologie 3F Smart Dimming et/ou systèmes DALI centralisés. Dans les systèmes électriques sans système de régulation (manuel ou automatique) et le bus DALI, un cavalier approprié doit être réalisé sur les bornes DA-DA de l'appareil. MISE EN GARDE Luminaire conçu pour l'élimination/recyclage en fin de vie. Source lumineuse (LED uniquement) remplaçable par un professionnel. Boîtier de commande remplaçable par un professionnel.
